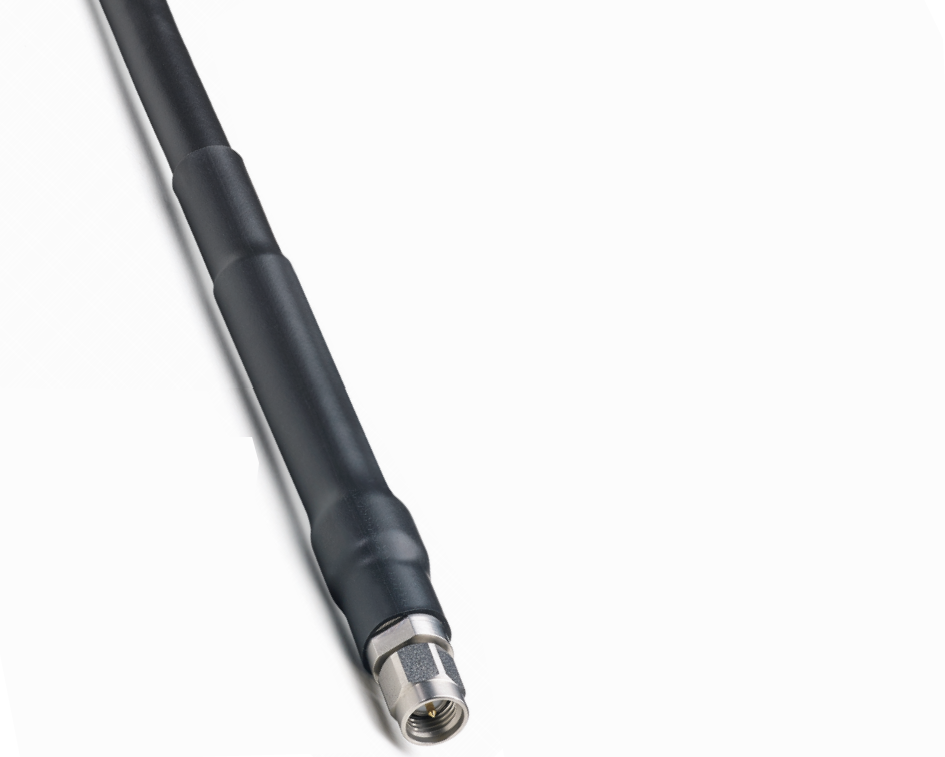

MegaPhase的50GHz熱VAC測試電纜是一款專為極端環境下的測試需求而設計的高性能電纜。這款電纜特別適用于空間和機載系統的測試,能夠在高溫和高真空條件下穩定工作,非常適合用于熱真空艙、高度艙、熱沖擊測試等場景。
主要特點:
低空氣污染物:適于在干凈干燥室等對學習環境空氣污染想要越高的的地點食用。 相位不穩:就能夠在體溫不同或物理能力下始終維持手機信號的相位不穩,保障檢查數據資料的準確無誤性。 開窗通風進行接插件:用可以減少纜線里面的大氣壓變化無常,增長進行連接方式的可信度性。 非常理想用作高架測驗:常用作特大型測驗室內環境,如RF有效率荷重的測驗。 加固的機構:都具有質量好的外面和內部組織結構,都可以所能承受嚴酷的生態環境因素。技術規格:
最主要工作頻率:50 GHz 電阻值:50Ω借名值 網絡傳播時間:依照其他技術參數(如TV32和TV50)物有所其他 內導體:鍍銀銅 媒質:PTFE(TV32)和發泡FEP(TV50) 手機攔截成果:順暢的手機攔截性能方面,限制不干擾 第三方導體:鍍銀銅經編織/箔或GrooveTube? Cu 介電強度:TV32為10 kV at 60 Hz,TV50為1.2 kV at 60 Hz 都可以接連器:有多種不同類別,如1.85mm、2.4mm、2.92mm、3.5mm、7mm、7-16 DIN、BNC、SMA、TNC、Type N、ZMA、ZN等機械數據:
- 以及最好組裝流水線時長、冗余打彎曲率半徑、自重、抗壓碎性和進行操作溫條件等,這種數據報告而言選定 合適對應測驗生態環境的電線電纜至關決定性。型號參數:
Frequency | TV32 Series* | TV50** | Conn Loss dB | VSWR | |||
Attenuation | Attenuation | ||||||
Band | GHz | dB/ft | dB/m | dB/ft | dB/m | ||
UHF | 0.3 | 0.062 | 0.203 | 0.104 | 0.341 | 0.006 | 1.10 |
0.5 | 0.082 | 0.268 | 0.135 | 0.443 | 0.009 | ||
0.8 | 0.106 | 0.348 | 0.172 | 0.566 | 0.012 | ||
L | 1.0 | 0.120 | 0.394 | 0.194 | 0.635 | 0.014 | |
S | 2.0 | 0.178 | 0.585 | 0.279 | 0.915 | 0.024 | 1.15 |
2.4 | 0.199 | 0.652 | 0.307 | 1.009 | 0.027 | ||
3.0 | 0.227 | 0.744 | 0.347 | 1.137 | 0.032 | ||
C | 4.0 | 0.270 | 0.885 | 0.405 | 1.328 | 0.040 | |
6.0 | 0.347 | 1.138 | 0.505 | 1.658 | 0.055 | ||
X | 8.0 | 0.417 | 1.367 | 0.593 | 1.945 | 0.070 | 1.20 |
10.0 | 0.482 | 1.580 | 0.672 | 2.205 | 0.084 | 1.25 | |
12.4 | 0.555 | 1.822 | 0.759 | 2.491 | 0.101 | 1.30 | |
Ku | 15.0 | 0.631 | 2.070 | 0.847 | 2.779 | 0.118 | |
18.0 | 0.715 | 2.345 | 0.941 | 3.089 | 0.139 | 1.35 | |
K | 20.0 | 0.769 | 2.522 | 1.001 | 3.285 | 0.152 | |
22.0 | 0.821 | 2.695 | 1.059 | 3.475 | 0.165 | ||
24.0 | 0.873 | 2.865 | 1.115 | 3.659 | 0.178 | ||
26.5 | 0.937 | 3.073 | 1.183 | 3.881 | 0.194 | 1.40 | |
Ka | 28.0 | 0.974 | 3.196 | 1.223 | 4.011 | 0.204 | |
30.0 | 1.024 | 3.358 | 1.274 | 4.181 | 0.217 | ||
32.0 | 1.072 | 3.518 | 1.325 | 4.347 | 0.230 | ||
34.0 | 1.375 | 4.510 | 0.243 | 1.45 | |||
36.0 | 1.423 | 4.669 | 0.256 | ||||
V | 40.0 | 1.518 | 4.980 | 0.281 | 1.50 | ||
45.0 | 1.633 | 5.356 | 0.313 | ||||
50.0 | 1.743 | 5.719 | 0.344 | 1.55 |
深圳市立維創展科技權限經銷商營銷MegaPhase產品設備,重要提供了MegaPhase物品的穩相線纜和線纜配置文件,并提拱售后貼心服務認可貼心服務,喜愛質詢。
