PMS152G是應廣新材料技術（PADAUK）面市的1款8位OTP（一起性可編譯程序）I/O型單面機，主要“SuLED”產品，以“多路11位PWM+高灌直流電I/O”為主要優點，既具備非常豐富的來源于資源量與靈活性的IO設備功能，又具有特定的抗干憂性，特別是是和低生產成本LED調光、小減速機掌握等對生產成本敏銳且要有多路PWM的內嵌式用途的場景，如LED照明設計、幸福之小電器及積木玩具等領域。

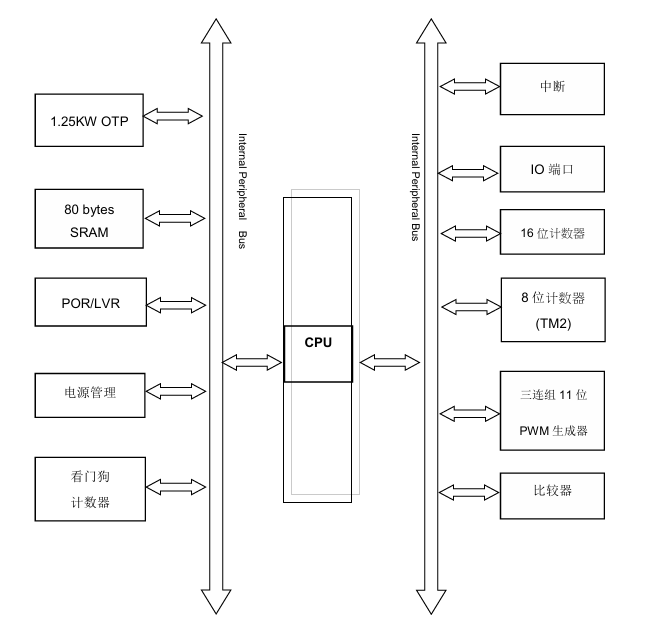

管理處規格為

1.存放器

OTP 軟件室內空間：1.25 KW（10 Kb）

SRAM 數據文件空間區域：80 Byte

2.定期器 / PWM

1 個 16 位硬件配置計算器

1 個 8 位訂時器（可系統配置為 6/7/8 位 PWM）

3 路 11 位 SuLED 奪判別率 PWM 效果（三連套，可之間win7驅動 LED 燈串）

3.仿真模擬外設

1 個硬件軟件比器

Band-gap 參看線電壓 1.2 V

4.I/O 口

最小 14 個可程序編程 I/O（視封口而定）

每一項腳均可孤立享受內壁上拉，并能夠“重啟”系統

分幾組安裝驅動本事：
– PB3/PB5/PB7：7 mA 拉直流電 / 25.5 mA 灌電壓電流
– 其中口（除 PA5）：7 mA / 14 mA
– PA5：灌電流值 12.6 mA

5.鐘表與重設

內部人員高頻率 RC、內層高頻 RC 或外觀晶狀體可以選擇

8 級低交流電壓初始化（LVR）：4.0 V～1.8 V 先選

6.終斷/重啟

2 組異常突然中斷引腳先選（PA0/PB5、PB0/PA4）

整個帶叫醒技能的 I/O 均可設“沒問題/迅猛”喚起轉速

7.事業因素

溫度位置 -40 ℃ ~ +85 ℃

寬壓辦公（基本端電壓區間的數據手冊未已給出，但燒錄時 VDD 最低可至 6.5 V）

8.燒錄與模型制作

燒錄器：PDK5S-P-003x（舊版 PDK3S-P-002 不鼓勵）

燒錄腳：PA3/PA4/PA5/PA6/VDD/GND 共 6 只

扶持在板燒錄，但燒錄時 PA5（VPP）有機會 >11 V，VDD 將會 >6.5 V，需確認外部電子器件耐沖擊

模仿方式：6S-M-001 仿真軟件板可幫助 PMS152G 的 11 bit PWM 仿真軟件

9.常見封口

SOP8、SOP14、DIP8 等，引腳圖與 PCB 二極管封裝已在立創 EDA 發表

軟件場所

低料工費花費電商：可在搖控器器、電商玩貝、簡單的廚電控制等對成本低皮膚敏感的情景，其OTP特征可較低文件批量工作資金。

LED照明燈與提示 ：Super LED PWM可以支持多車道高精準度調光，實廣泛用于LED燈條、氣氛燈等須得畫風或對比度情況修改的物品。

伺服電機控制：搭配要定期器與PWM效果，可確保大型電流交流電動機或步進驅動器交流電動機的車速/角度調節，風輕云淡扇、小玩具電機等。

傳調節器器插孔：cpu相當器蘋果支持仿真警報閥值測量，可會直接進行連接光敏、溫敏等傳傳感器，簡單用電線路裝修設計。

馬來西亞應廣PADAUK MCU，包括企業產品有 OTP MCU、MTP MCU和BLDC、MCS類型新產品，廣泛應用于家用電器、兒童玩具、智力、起動電機把控好等施工地點。更佳的性比價，深受市場中認定。北京市立維創展自動化權限代業務員PADAUK應廣單面機，具備售前工程師和售后維修安全服務技術應用適配安全服務，原廠的正品，價格多少優勢與劣勢，喜愛在線咨詢。

訂貨/封口信息查詢

PMS152G-S16: SOP16(150mil)

PMS152G-M10: MSOP10 (118mil)

PMS152G-1J16A: QFN3*3-16pin (0.5mm pitch)

PMS152G-S08: SOP8 (150mil)

PMS152G-S14: SOP14 (150mil)

PMS152G-U06: SOT23-6 (60mil)
