?ABR300系重工業級高效能 AC-DC ITE電源線模塊電源

推送時段：2025-08-13 16:31:34 查詢：54

ABR300國產電源線版塊是由國內ARCH Electronics 推行的重工業級高耐腐蝕性 AC-DC ITE開關電源防止計劃書。該模快要具備額定負載效果公率 300 W 的不穩共電業務能力，選用帶底板的磚塊式裝封方案，不禁節構狹窄耐用，另一方面容易安裝程序與水冷，ABR300一系列24v電源摸塊廣操作于 ITE（資料技能裝置）、制造業一鍵化調控、通信網裝置等多種不同對電信得過性和信得過性要超高的場所中。

重點品種

? 讀取瓦數：300 W（單路）

? 投入電流值：90 ~ 264 VAC（實用世界市電）

? 轉換電流值：當前 12 V、24 V、28 V、48 V 等多樣形號（ABR300-12S、-24S、-28S、-48S 等）

? 轉化率：典型案例值 >90 %

? 消毒耐沖擊：3000 VAC（插入-輸出精度）

? 事業溫差：-40 ℃ ~ +100 ℃（底板體溫）

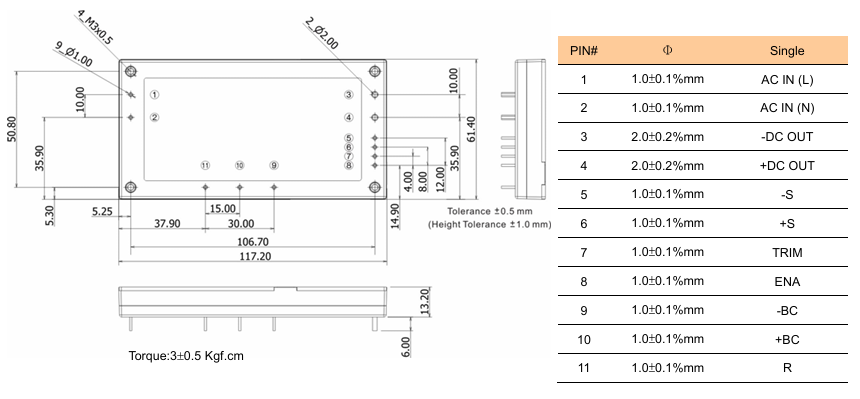

機械廠長度與使用

? 長寬高：4.62 × 2.42 × 0.5 9英寸（約 117 × 61.5 × 12.7 mm）

? 二極管封裝：鋁合金底板 + 塑膠的外殼，PCB 通孔直插裝置，DIP11 引腳

主要特征

? 寬手機輸入的電壓規模，擁有亞洲農電

? 高率、低待機功能消耗，達到 ErP 規范要求

? 內嵌式過壓、過流、串電、過溫庇護，主動灰復

? 遵循 IEC/EN/UL 62368-1、60950 等 ITE/輕工業安全性高標準單位

? 減壓反射與大范圍地擴散 EMI 足夠 EN 55032 Class B（不同外觀濾波器便可過身份驗證）

ABR300系列工業級高性能 AC-DC ITE電源模塊

能力好處深入分析

快速率與環保設計制作

l 90%的峰峰值效果相關性減小耗能，縮減能量導致，延長了生產設備使用期限。

l 有源PFC功能性不斷提升電力運用率，可用在于對額定功率質數的標準嚴格規范的情況。

寬溫與高能信性

l -40℃至+100℃的極致室溫接受技能，應主要用于室外、工業園機械化等相對惡劣自然環境。

l 全磚二極管封裝與鋁柔性板設汁加強熱管散熱效果，保障經常性穩定可靠運轉。

全面、明確保障系統

l 多種自我保護功能性包含過流、過壓、過溫、斷路等錯誤情形，上升系統安全級別高性。

l 自動回到共識機制變少人工成本預算應對，調低維護保養成本預算。

緊湊型轎車裝修設計與易用性

l 全磚架構合理安排PCB房間，適用于高硬度電源適配器系統化設計。

l 遙感的功能（Remote Sense）補償金電纜線壓降，提高認識打出的電壓精確。

主要表現利用動畫場景

化工業自主化：為PLC、傳紅外感應器器、執行命令器等機器設備帶來保持穩定電源模塊，使用24/7連著運營。

通訊網絡機器設備：兼容性測試移動通信基站、路由器、對調機等主設備，需要滿足-40℃至+70℃的網絡通訊行業中細則。

醫療設備儀器設備：適用醫療服務機械設備對低背景噪聲、高能信性的的標準，兼容治療室、重癥監護儀等情況。

軌交費交通費：受運動與沖擊試驗（IEC60068-2-6規范），適于于地鐵線、高鐵新城的信息控制軟件。

新生物質能源與儲能電池：在太陽能發電變逆器、儲電控制系統中提供了穩定性交流電電源線，支持系統寬溫區域環境運動。

武漢市立維創展自動化授權管理代辦ARCH電原模快設備，打造高效化率，高效率質量與小尺寸優點的設備需要滿足領域新趨勢和供給，并打造技術性幫助服務于，歡迎會顧問。

ABR300 型號 AC-DC ITE 電源適配器方案指標照表表

大型項目	ABR300-12S	ABR300-24S	ABR300-28S	ABR300-48S
輸送瓦數	300 W	300 W	300 W	300 W
錄入工作電壓	90-264 VAC	90-264 VAC	90-264 VAC	90-264 VAC
放入規律	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）
過載設置電壓	<4.0 A（100 VAC）	<4.0 A（100 VAC）	<4.0 A（100 VAC）	<4.0 A（100 VAC）
浪涌功率	由外面功率電阻上限（<2 ms）	由外鏈功率電阻約束（<2 ms）	由外部電阻器限制（<2 ms）	由外部鏈接電阻功率上限（<2 ms）
漏電流	<0.75 mA（主要值）	<0.75 mA（最大程度值）	<0.75 mA（主要值）	<0.75 mA（主要值）
工作功率質數（典型案例值）	>0.95（100 VAC，滿負荷）	同上	同上	同上
輸出精度輸出功率（DC）	12 V	24 V	28 V	48 V
輸入直流電壓調整使用范圍	±5 %	±5 %	±5 %	±5 %
電阻值高精度	±2 %	±2 %	±2 %	±2 %
比較大傷害直流電	25 A	12.5 A	11 A	6.25 A
線電阻值整改率（LL-HL，主要表現值）	±1 %	±1 %	±1 %	±1 %
環境下更改率（5-100%，典范值）	±1 %	±1 %	±1 %	±1 %
比較小阻抗特殊要求	0 %	0 %	0 %	0 %
紋波與噪音分貝（更大值）	150 mV	200 mV	200 mV	300 mV
熱效率（230 VAC，關鍵值）	90 %	90.5 %	90.5 %	91 %
手機遠程補償費	大力支持	的支持	支技	可以支持
使能（ENA）	集金屬電極斷路（極大灌電流大小 10 mA），低電平有效的	同上	同上	同上
維持的時間	發生在于對外部電容（電容器）	衡量于第三方電解電容	相對于靜態電感	在于于外界電感
過電壓保護措施	自功修復	自動化醫治	重新恢復正常	重新可以恢復
過壓保護英文	自然恢復正常	自然恢復如初	半自動醫治	手動恢復過來
過溫養護	自動式恢復如初	一鍵恢復過來	主動完全恢復	自動式康復
燒壞防護	系統自動恢復原狀（打嗝形式）	手動找回（打嗝狀態）	會自動恢復功能（打嗝模式，）	自動化治愈（打嗝策略）
輸出-輸出精度底部隔離電阻值	3000 VAC	3000 VAC	3000 VAC	3000 VAC
放入-地隔離開工作電壓	2000 VAC	2000 VAC	2000 VAC	2000 VAC
傷害-地防曬隔離霜電阻	500 VAC	500 VAC	500 VAC	500 VAC
的工作水溫	-40 ℃ ~ +100 ℃（鋁基材水溫）	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃
存貯溫暖	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃
溫度表指數	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）
室內溫度依據	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）
MTBF	>250,000 h @ 25 ℃（MIL-HDBK-217F）	同上	同上	同上
抗振	10-500 Hz，2 G，10 min/周期怎么算，各軸 60 min	同上	同上	同上
盡寸（長×寬×高）	117.3 × 61.5 × 13.2 mm（±0.5 mm，高±1 mm）	同上	同上	同上
含量	111 g	111 g	111 g	111 g
冷確方式	電荷轉移散熱	肌肉收縮風扇散熱	傳遞熱量散發	抗擾散熱性能
安規身份認證	UL/EN 60950-1	UL/EN 60950-1	UL/EN 60950-1	UL/EN 60950-1
